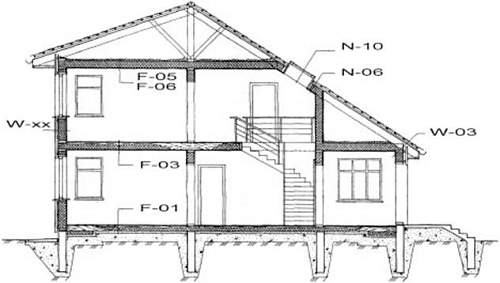

Схемы утепления с применением Целлюлозного утеплителя Эковата.

Часть 1. Деревянный каркасный дом.

• Устройство перекрытия первого этажа – разрез: F-01.
• Устройство межэтажных перекрытий – разрезы: F-03; F-05; F-06.
• Устройство стен – разрезы с индексом W.
• Устройство кровли – разрезы с индексом N.

Устройство перекрытия первого этажа – разрез: F-01

А. Устройство пола из сплошного дощатого настила
1 - Бетонное основание;
2 - Керамзито-бетонные блоки-направляющие 60х100х60;
3 - Гидроизоляция;
4 - Целлюлозный утеплительЭковата;
5 - Грунт;
6 - Гидроизоляция (устанавливается под лаги);
7 - Лаги деревянные;
8 - Доска пола.

Б. Устройство пола из штучного паркета.
1 - Грунт;
2 - Бетонное основание;
3 - Гидроизоляция;
4 - Целлюлозный утеплительЭковата;
5 - Лаги деревянные;
6 - Черновой пол из плит ЦСП;
7 - Паркет.

Устройство межэтажных перекрытий – разрез: F-03

А. Устройство пола из сплошного дощатого настила.
1 - Плита перекрытия;
3 - Целлюлозный утеплитель Эковата
5 - Лаги деревянные;
6 - Доска пола.

Б. Устройство пола из штучного паркета.
1 - Плита перекрытия;
2 - Лаги деревянные;
3 - Целлюлозный утеплитель Эковата;
5 - Черновой пол из плит ЦСП;
6 - Паркет. δ = 100мм R = 2,50 м²·K/Вт S = 0,40 Вт/ м²·K
δ = 150мм R = 3,60 м²·K/Вт S = 0,28 Вт/ м²·K
δ = 170мм R = 4,35 м²·K/Вт S = 0,23 Вт/ м²·K

Устройство перекрытия последнего этажа – разрез: F-05

А. Использование подвесного потолка для размещения утепляющего слоя
1 - ЦСП, OSB;
2 - Несущий каркас подвесного потолка;
3 - Целлюлозный утеплитель Эковата;
4 - Плита перекрытия;
5 - Гидроизоляция (только для деревянных конструкций);
6 - Гидроизоляция;
7 - Лаги деревянные чердачного пола;
8 - Целлюлозный утеплитель Эковата;
9 - Сплошной дощатый настил пола чердачного помещения.

Б. Утепление «влажным методом»
1- Основание под лаги;
2 - Лаги деревянные;
3 - Целлюлозный утеплитель Эковата;
4 - Вентилируемый зазор;
5 - Сплошной дощатый настил пола чердачного помещения
6 - Целлюлозный утеплитель Эковата, нанесенный влажным методом с применением клея ПВА;
7 - Плита перекрытия;
8 - Гидроизоляция. δ = 50мм R = 1,36 м²·K/Вт S = 0,73 Вт/ м²·K
δ = 150мм R = 3,56 м²·K/Вт S = 0,28 Вт/ м²·K
δ = 180мм R = 4,26 м²·K/Вт S = 0,23 Вт/ м²·K

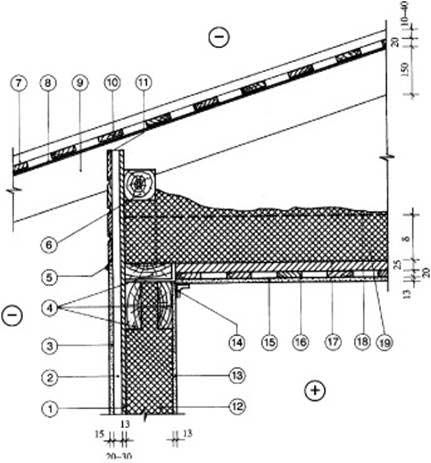

Утепление неэксплуатируемого чердачного пространства – разрез: F-06

1 - Внешняя стенка каркаса;
2 - Вентилируемый зазор;
3 - Декоративное покрытие фасада;
4 - Элементы каркаса здания;
5 - Декоративное покрытие фасада;

12 - Целлюлозный утеплитель Эковата;
13 - Внутренняя стенка каркаса (ГКЛ, OSB);
14 - Галтель;
15 - Потолочная плита;
16 - Несущий каркас подвесного потолка;
17 - Черновой потолок из плит ЦСП или OSB;
18 - Линия минимальной насыпки/напыления целлюлозного утеплителя Эковата;
19 - Целлюлозный утеплитель Эковатас плотностью укладки 15-30 кг/м^(3). δ = 120мм R = 3,00 м²·K/Вт S = 0,33 Вт/ м²·K
δ = 150мм R = 3,56 м²·K/Вт S = 0,28 Вт/ м²·K
δ = 190мм R = 4,55 м²·K/Вт S = 0,22 Вт/ м²·K

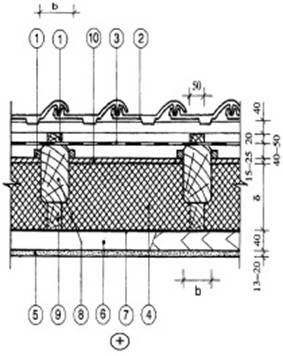

Утепление скатной кровли – разрез: N-06

1 - Контр брус;
2 - Кровельное покрытие;
3 - Пароизоляция;
4 - Целлюлозный утеплитель Эковата, уложенный сухим способом (плотность 35-45кг/м³);
5 - Внутренняя стенка каркаса (ГКЛ, OSB);
6 - Несущий каркас для внутренних плит;
7 - Плотная бумага или пергамин;
8 - Стропильная нога;
9 - Дополнительные лаги (в случаи увеличения утепляющего слоя);
10 - Деревянная обрешетка. δ = 120мм R = 3,00 м²·K/Вт S = 0,33 Вт/ м²·K
δ = 150мм R = 3,56 м²·K/Вт S = 0,28 Вт/ м²·K
δ = 190мм R = 4,55 м²·K/Вт S = 0,22 Вт/ м²·K

Устройство мансардного окна – разрез: N-10

1 - Защитный слой;
2 - Откос;
3 - Стропильная нога;
4 - Контр брус;
5 - Целлюлозный утеплитель Эковата;
6 - Плотная бумага или пергамин;
7 - Стеклопакет;
8 - Гидроизоляция;
9 - Деревянная обрешетка;
10 - Гидроизоляция;
11 - OSB;
12 - Кровельное покрытие.δ = 120мм R = 3,00 м²·K/Вт S = 0,33 Вт/ м²·K
δ = 150мм R = 3,56 м²·K/Вт S = 0,28 Вт/ м²·K
δ = 190мм R = 4,55 м²·K/Вт S = 0,22 Вт/ м²·K

Утепление стен – разрез: W-xx

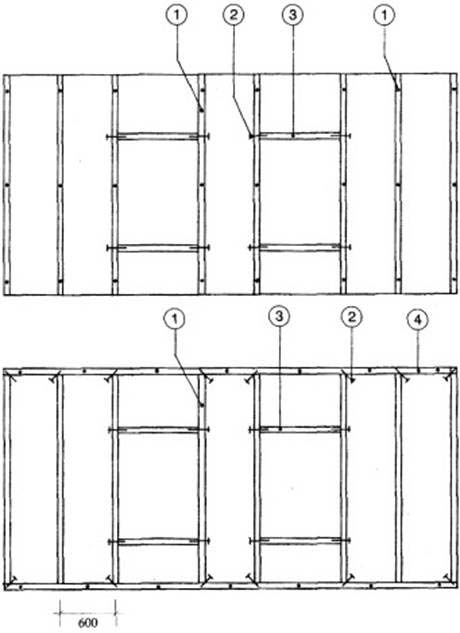

Схема устройства каркаса стены
1 - Вертикальный брус;
2 - Крепеж;
3 - Поперечный брус проема;
4 - Горизонтальный брус.δ = 50мм R = 1,20 м²·K/Вт S = 0,83 Вт/ м²·K
δ = 70мм R = 1,65 м²·K/Вт S = 0,61 Вт/ м²·K
δ = 100мм R = 2,32 м²·K/Вт S = 0,43 Вт/ м²·K

Утепление стены с внутренней стороны помещения
А - вертикальный разрез; Б - горизонтальный разрез.

Б
1 - Плита гипсокартона или OSB;
2 - Целлюлозный утеплитель Эковата;
4, 7 - Обрешетка;
5 - Крепеж;
6 - Несущая конструкция (стена);
8 - Гидроизоляция деревянного бруса.

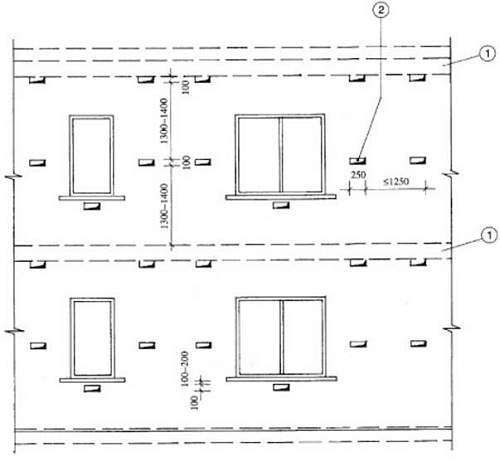

Схема расположения технологических отверстий на внутренней поверхности стены для устройства утепляющего слоя целлюлозным утеплителем Эковата (методом вдувания).

1- Межэтажные перекрытия;
2- Технологические отверстия (рекомендуются круглые d=120мм)δ = 50мм R = 1,20 м²·K/Вт S = 0,83 Вт/ м²·K
δ = 70мм R = 1,65 м²·K/Вт S = 0,61 Вт/ м²·K
δ = 100мм R = 2,32 м²·K/Вт S = 0,43 Вт/ м²·K

Часть 2. Каменный дом (кирпич, пенобетон и тп).

• Устройство полов и перекрытий первого этажа – слайд F-01; F-11; F-03
• Устройство межэтажных перекрытий – слайд F-04, F-05, F-06;
• Утепление стены подвала – W2
• Стены – слайды с индексом W
• Кровля – слайды с индексом N

F – 01. Устройство полов первого этажа



А. Устройство пола под толстую доску:
1 - Бетонное основание
2 - Керамзитобетонные блоки-направляющие
3 - Гидроизоляция
4 - Эковата
5 - Грунт
6 - Гидроизоляция на блоках (устанавливается под лаги)
7 - Лаги деревянные

Б. Устройство пола под паркет:
1 – Грунт
2 – Бетонное основание
3 – Гидроизоляция
4 – Эковата
5 – Лаги деревянные
6 – Черновая доска или ЦСП
7 – Отделка (паркет, линолеум и тп)δ = 80мм R = 2,00 м²·K/Вт S = 0,50 Вт/ м²·K
δ = 100мм R = 2,40 м²·K/Вт S = 0,42 Вт/ м²·K
δ = 150мм R = 3,47 м²·K/Вт S = 0,29 Вт/ м²·K

F – 11. Устройство полов первого этажа «веранды»

А. Устройство пола под толстую доску:
1 - Бетонное основание, ЦСП
2 - Керамзитобетонные блоки-направляющие 60х100х60
3 - Эковата
4 – Основные лаги пола
5 –Лаги деревянные
6 – Доска пола

Б. Устройство пола под паркет:
1 – Грунт
2 – Бетонное основание
3 – Гидроизоляция
4 – Эковата
5 – Лаги деревянные
6 – Черновая доска или ЦСП
7 – Отделка (паркет, линолеум и тп)δ = 120мм R = 2,73 м²·K/Вт S = 0,37 Вт/ м²·K
δ = 160мм R = 3,60 м²·K/Вт S = 0,28 Вт/ м²·K
δ = 200мм R = 4,47 м²·K/Вт S = 0,22 Вт/ м²·K

F – 03. Устройство межэтажных перекрытий

А. Устройство пола под толстую доску:
1 – Перекрытие
3 – Эковата
5 – Лаги деревянные
6 – Доска пола

Б. Устройство пола под паркет:
1 – Перекрытие
2 – Лаги деревянные
3 – Эковата
5 – Черновая доска или ЦСП
6 – Отделка (паркет, линолеум и т.п.)δ = 100мм R = 2,50 м²·K/Вт S = 0,40 Вт/ м²·K
δ = 150мм R = 3,60 м²·K/Вт S = 0,28 Вт/ м²·K
δ = 170мм R = 4,35 м²·K/Вт S = 0,23 Вт/ м²·K

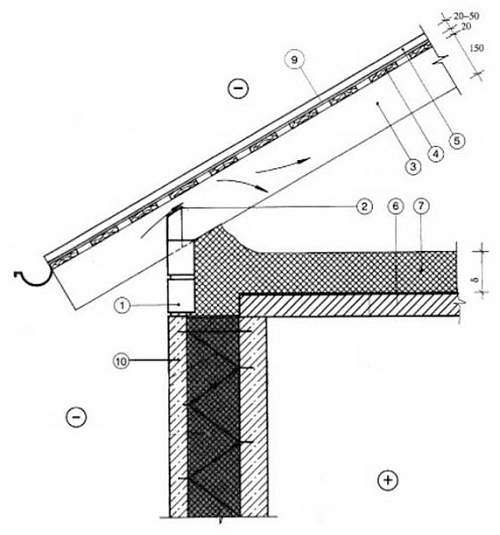

F – 04. Устройство межэтажных перекрытий

1 – Каменная облицовка
2 – Устройство вентиляционной крыши (антиконденсат)
3 – Стропильная нога
4 – Обрешетка
5 – Кровельное покрытие
6 – Перекрытие
7 – Эковата (свободная насыпка)
9 – Гидроизоляционная мембрана
10 - Стена

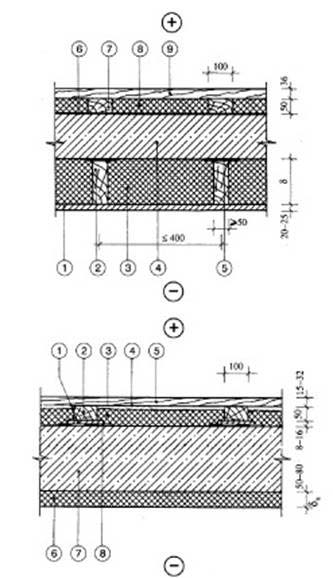

F – 05. Устройство перекрытий последнего этажа

А. Утепление в подвесной потолок
1 – ЦСП, ДВП, гипрок
2 – Крепеж или лаги подвеса
3 - Эковата
4 – Перекрытие
5 – Гидроизоляция (если дер. лаги)
6 – Гидроизоляция
7 – Лаги пола чердака
8 – Эковата
9 – Доска напольного покрітия чердака

Б. Утепление «мокрым способом»
1 – Основание под лаги
2 – Лаги деревянные
3 – Эковата
5 – Доска напольного покрытия чердака
6 – Эковата, нанесенн «мокрым» способом с использованием клея К-30
7 – Перекрытие
8 - Гидроизоляцияδ = 50мм R = 1,36 м²·K/Вт S = 0,73 Вт/ м²·K
δ = 150мм R = 3,56 м²·K/Вт S = 0,28 Вт/ м²·K
δ = 180мм R = 4,26 м²·K/Вт S = 0,23 Вт/ м²·K

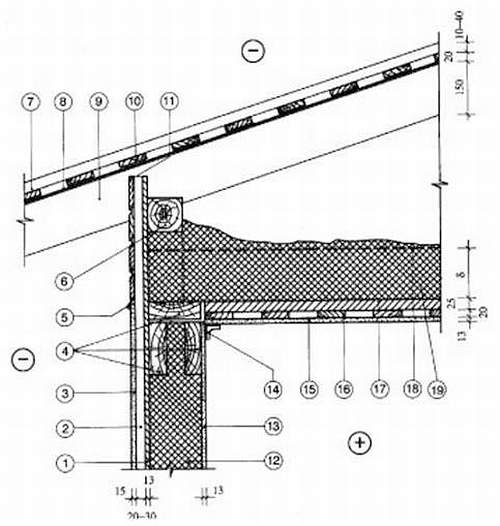

F– 06. Устройство непосещаемого нежилого чердака

1 - Внешняя стенка каркаса
2 - Воздушная прослойка
3 - Декоративная облицовка фасада
4 - Элементы каркаса здания
5 - Декоративная облицовка фасада

12 - Эковата
13 – Внутренний стеновой щит (гипрок, ДВП)
14 - Галтель
15 - Потолок
16 – Крепление потолка
17 – Перекрытие нежилого непосещаемого чердака (черновая панель, ЦСП, доска и тп.)
18 – Линия минимального уровня насыпки /напыления Эковатаа
19 – Эковата в свободном напылении (25-35 кг/м³)δ = 120мм R = 3,00 м²·K/Вт S = 0,33 Вт/ м²·K
δ = 150мм R = 3,56 м²·K/Вт S = 0,28 Вт/ м²·K
δ = 190мм R = 4,55 м²·K/Вт S = 0,22 Вт/ м²·K

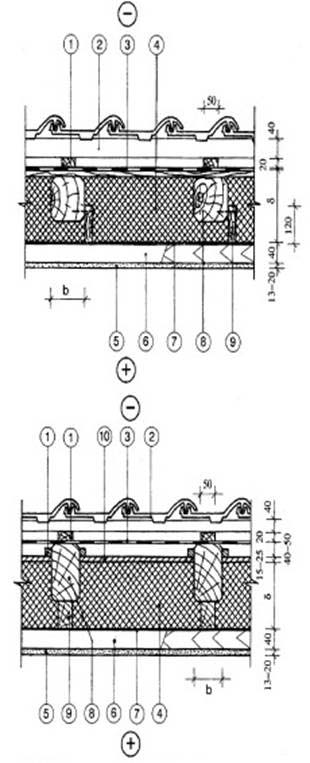

N – 06. Утепление наклонной кровли

1 – Обрешетка/платки
2 – Кровля
3 – Гидроизоляция
4 – Эковата в сухом напылении (35 -45 кг/м3)
5 – Внутренний слой (под отделку)
6 – Внутренняя обрешетка
7 – Плотная бумага (пергамин, крафтбумага)
8 – Стропильная нога
9 – Дополнительные лаги(если слой изоляции необходимо увеличить)
10 – Рабочий (защитный) настил δ = 120мм R = 3,00 м²·K/Вт S = 0,33 Вт/ м²·K
δ = 150мм R = 3,56 м²·K/Вт S = 0,28 Вт/ м²·K
δ = 190мм R = 4,55 м²·K/Вт S = 0,22 Вт/ м²·K

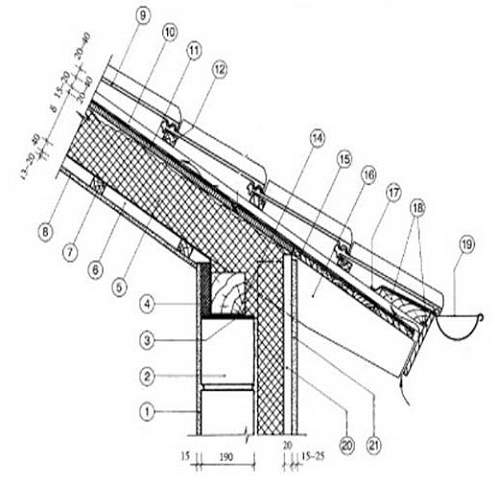

N – 07. Организация утепления стыка кровли со стенной (Вариант с внешним утеплением)

1 - Штукатурка отделочная
2 - Строительные блоки
3 - Гидроизоляция
4 - Дополнительный изоляционный слой (плотная листовая панель)
5 - Эковата
6 - Подкровельное пространство
7 - Внутренняя обрешетка – лаги под потолочную отделочную панель
8 - Потолочная отделочная панель
9 - Кровельное покрытие
10,12 – Обрешетка
11 – ЦСП – черновая кровля
14 – Брус
15 – Отделочная доска нижней части кровли
16 – Стропильная нога
17,18 – устройство карниза
19 – Водоотводящий желоб
20 – Черновая стена с гидроизоляцией
21 – Внешняя отделка (сайдинг,ОSB)

N-10. Устройство мансардного окна в наклонной кровле

1 – Защитный слой
2 – Откос
3 – Стропильная нога
4 – Лаги
5 – Эковата
6 – Плотная бумага (пергамин, крафт-бумага)
7 – Стеклопакет
8 – Гидроизоляция
9 – Обрешетка
10 – Гидроизоляция
11 – ЦСП
12 – Кровельное покрытие

W-02. Изоляция стены от нежилого участка

1 – Черновая доска (нежилая сторона)
2 – Обрешетка усиление черновой стороны стены
3 – Отделочный слой жилой стороны стены (гипсокартон, бетонит и тп)
4 – Черновая стена (жилая сторона)
5 – Эковата (сухой или влажный способ нанесения)
6 – Лаги стеновые (каркас стены)δ = 120мм R = 2,90 м²·K/Вт S = 0,34 Вт/ м²·K
δ = 150мм R = 3,56 м²·K/Вт S = 0,28 Вт/ м²·K
δ = 170мм R = 4,00 м²·K/Вт S = 0,25 Вт/ м²·K

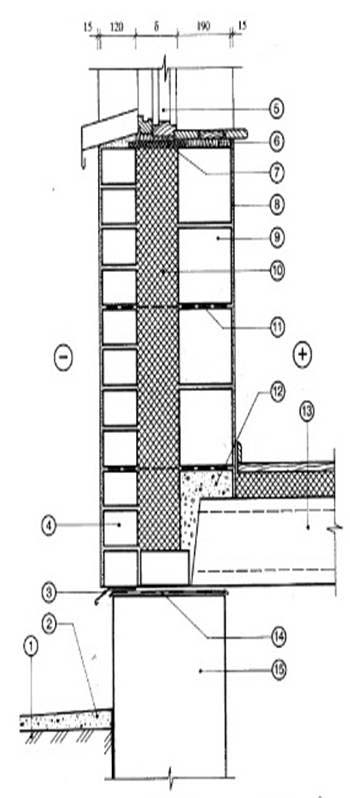

W-03. Изоляция внутри каменной стены

1 - Грунт
2 - Отсыпка нового грунта
3 - Откос
4 - Блоки внешнего слоя
6 – Герметик-мастика
7 – Плита «Крышка»
8 – Штукатурка внутренняя
9 – Строительные блоки
10 - Эковата
11 – Крепежные стержни
12 – Бетонная подоснова
13 – Бетонный пол/перекрытие
14 – гидроизоляция
5 - Фундамент δ = 80мм R = 2,30 м²·K/Вт S = 0,43 Вт/ м²·K
δ = 120мм R = 3,20 м²·K/Вт S = 0,31 Вт/ м²·K
δ = 160мм R = 3,84 м²·K/Вт S = 0,26 Вт/ м²·K

W – xx. Изоляция стен

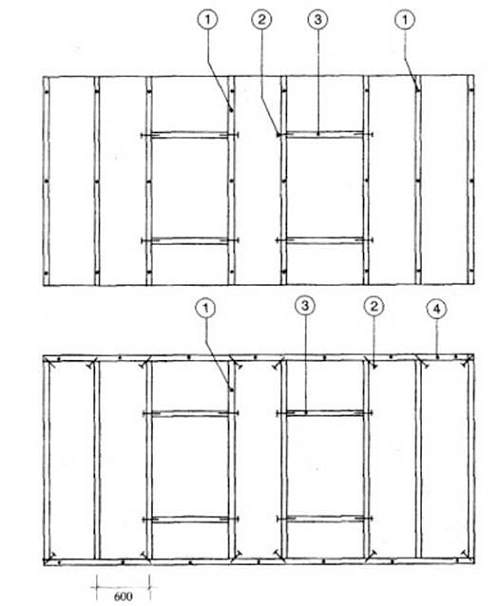

Схема устройства каркаса для изоляции стены изнутри
1 - Вертикальные лаги
2 - Крепеж
3 – Устройство проемов
4 – Горизонтальные лагиδ = 50мм R = 1,20 м²·K/Вт S = 0,83 Вт/ м²·K
δ = 70мм R = 1,65 м²·K/Вт S = 0,61 Вт/ м²·K
δ = 100мм R = 2,32 м²·K/Вт S = 0,43 Вт/ м²·K

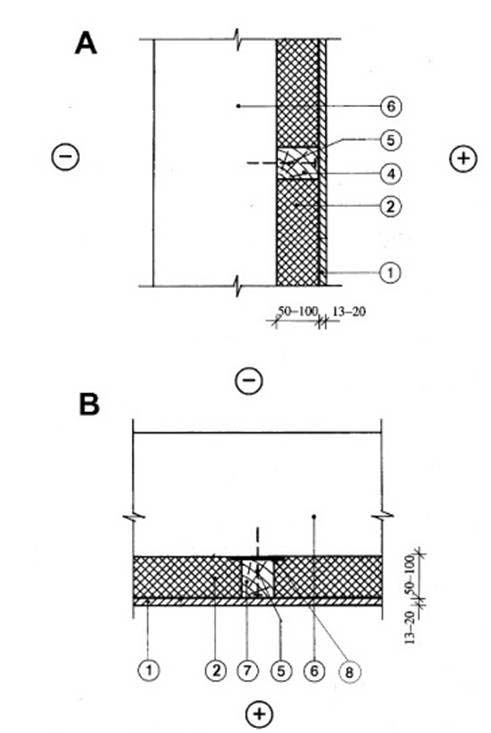

Утепление стены

А – вертикальный разрез, В – горизонтальный разрез

1 - Гипсовая, гипсоволокнистая или деревоволокнистая плита
2 - Эковата (толщина в зависимости от потребности)
4,7 – Лаги
5 – Крепеж лаг
6 – Несущая конструкция (стена)
8 – Гидроизоляция (в точке росы)

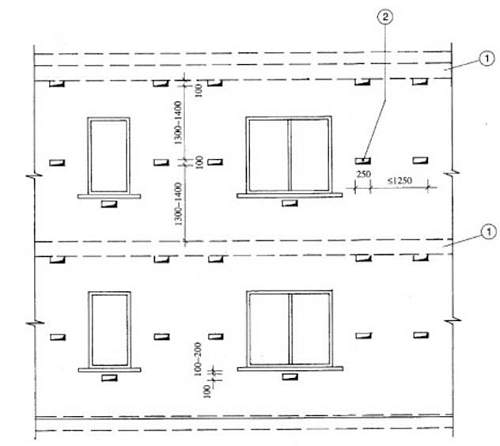

Схема нанесения технологических ответстий во внутренней обшивке стен для изоляции Эковатаом.

1 - Межэтажные перекрытия
2 - Технологические отверстия(удобной формы, рекомендуются круглые)δ = 50мм R = 1,20 м²·K/Вт S = 0,83 Вт/ м²·K
δ = 70мм R = 1,65 м²·K/Вт S = 0,61 Вт/ м²·K
δ = 100мм R = 2,32 м²·K/Вт S = 0,43 Вт/ м²·K
